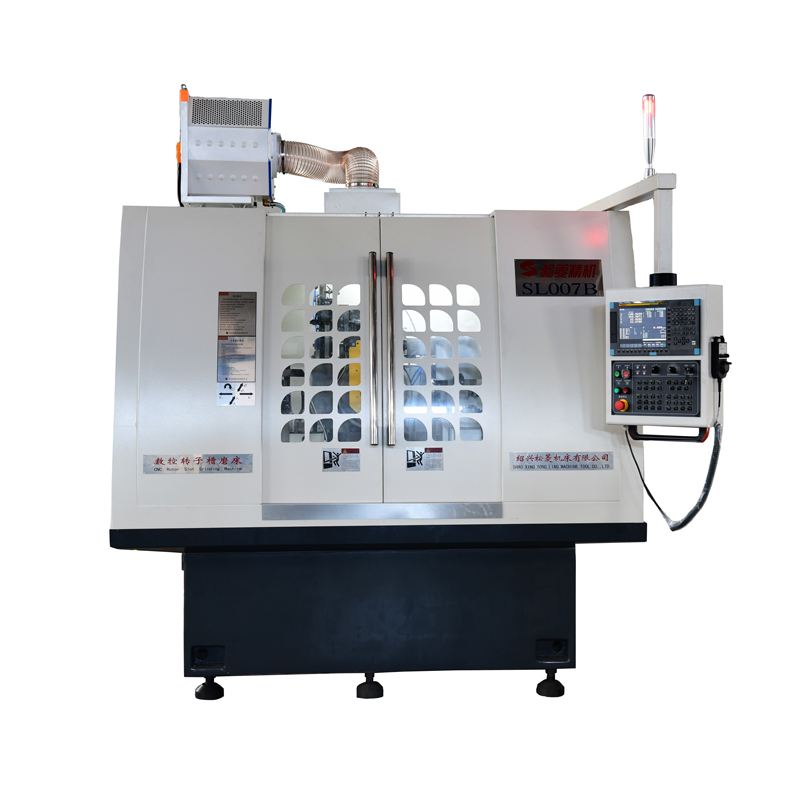

L007/SL007B/SL007C 數控轉子槽磨床
特點：
該機床采用砂輪固定不動結構，工件采用立式安裝，左右移動的方式加工，采用自動修整外圓，自動修整端面結構。工件夾緊采用上端面自動壓緊機構，工件拆卸方便。根據不同的零件，可以選每槽定位或一槽定位加工。SL007B雙伺服修整結構可以使修整砂輪更加便捷以及能夠更好控制修整砂輪的尺寸。
用途:
用于磨削葉片泵、汽車方向助力泵、汽車空調壓縮機轉子槽以及子母葉片槽加工。
零件加工精度 / Accuracy：
參數 | SL007 | SL007B | SL007C |
槽平行度 | ≤0.004mm | ≤0.004mm | ≤0.004mm |
槽對基準面的垂直度 | ≤0.006mm | ≤0.006mm | ≤0.006mm |
粗糙度 | Ra≤0.2um | Ra≤0.2um | Ra≤0.2um |
機床規格參數：
參數 | SL007 | SL007B | SL007C |
磨削高度 | ≤ 60mm | ≤ 60mm | ≤60mm |
最大外徑 | φ110mm | φ110mm | φ110mm |
槽寬 | 1～10mm | 1～10mm | 1～10mm |
X工作臺最大移動距離 | 300mm | 300mm | 300mm |
砂輪主軸最高轉速 | 3000rpm | 3000rpm | 3000rpm |
工作臺最大速度 | 12m/min | 12m/min | 12m/min |
| 控制系統 | 發那科 | 發那科 | 西門子 |
機床外形尺寸 | 2450×2040×2150mm | 2450×2040×2150mm | 2450x2040x2150mm |
機床 毛重 | 4500kg | 4500kg | 4500kg |
修整方式 | 半自動（手動+自動） | 全自動（雙伺服驅動） | 全自動(雙伺服驅動) |
